Happy Hunter
Im Dezember 2012 habe ich das Modellschiff
Happy Hunter bekommen.
Das Modell war bereits zusammengebaut und
lackiert. Es musste nur restauriert und fahrbereit
gemacht werden.
Viele Teile waren zuerst lackiert und dann
aufgeklebt worden. Die mussten entfernt und dann die Farbe
abgekratzt werden.
Anschließend wieder neu mit Plastik Kleber
zusammengeklebt werden.
Auch die Teile aus Messing wurden neu
zusammengelötet.

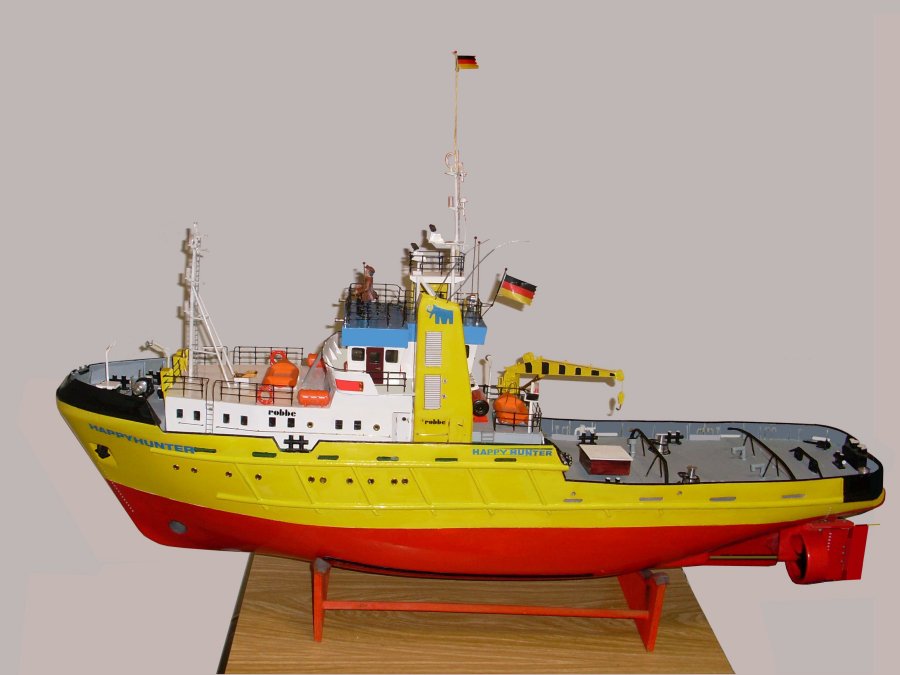

Happy Hunter von Robbe
Baukasten Modell

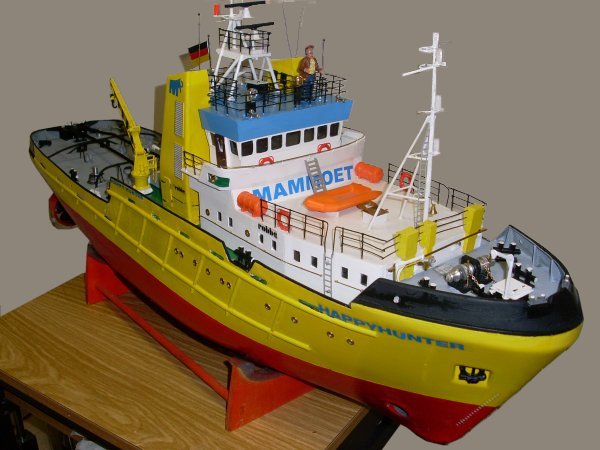

Das Modell Happy Hunter hat einen großen
Wendekreis und ist darum nicht so beweglich.
Aus diesem Grunde habe ich ein Becker Ruder selbst gebaut
und an beiden Ruder nachträglich verwendet.
Die zusätzliche Ruderfläche wird stärker
abgewinkelt als das normale Ruderblatt. Dabei wird der Wasserstrahl stärker
abgelenkt.

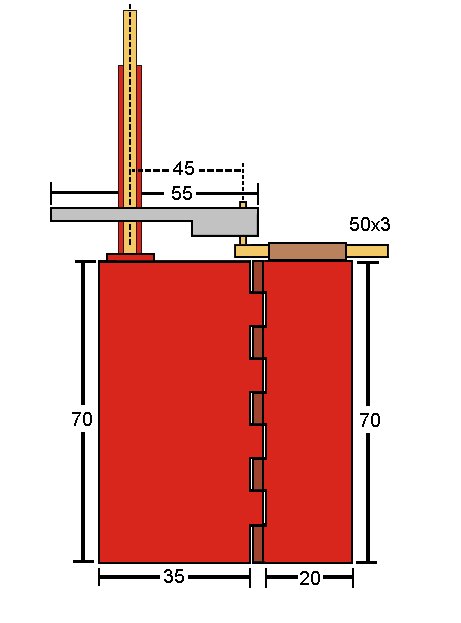

Das linke Bild mit den Maßen für das Becker Ruder, mit einem einfachen
Scharnier, das leichter herzustellen ist .
Im rechten Bild das gleiche Ruder mit einem anderen Scharnier. Das ist aber
aufwendiger herzustellen.
Beide Zeichnungen sind für den Happy Hunter von Robbe und können ohne umbau am Modell
verwendet werden.
Das Ruder wird lediglich nach hinten verlängert.
Die erste Variante habe ich verwendet, sie ist leichter herzustellen.

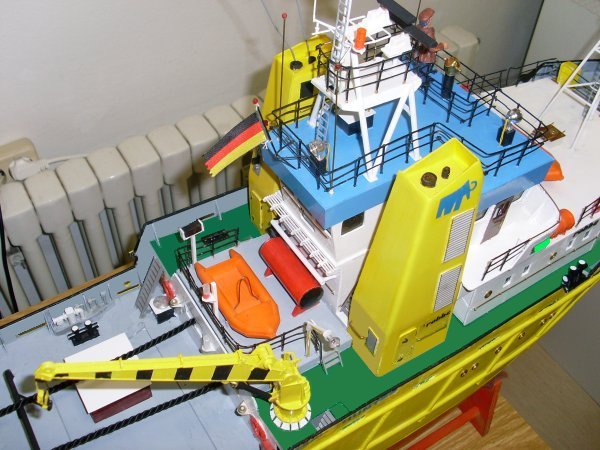

Der Kran an Bord wird mit einem Servo ferngesteuert nach links und rechts
gedreht.

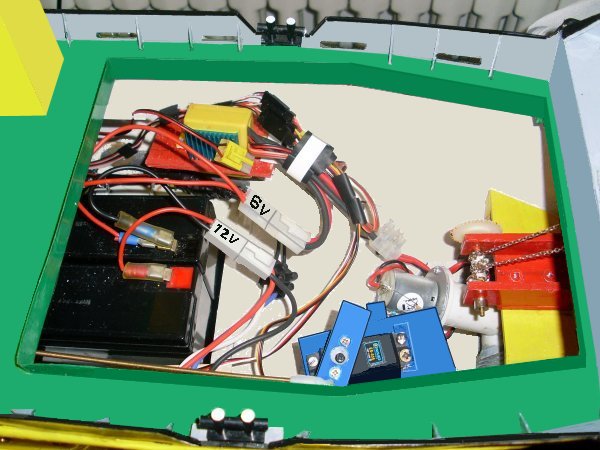

Blau ist der Servo für den Kran. Rechts der Fahrtreger für die Motoren.
Links die Welle mit den Ankerketten. Das Bugstrahlruder .
Unten gerippt der Fahrtregler Bugstrahlruder und in der Mitte die 2 Akku 6V,
die zusammengeschaltet 12 V ergeben.

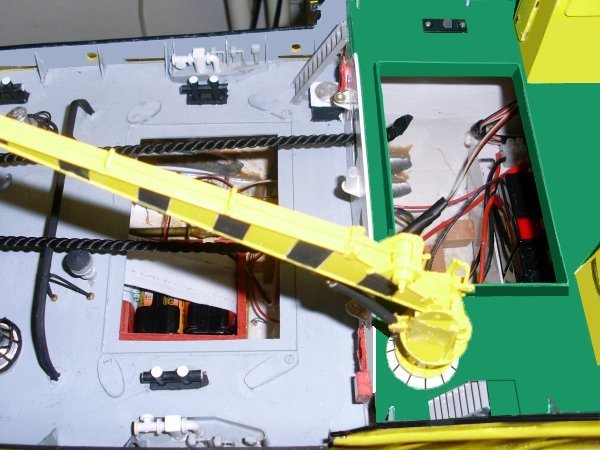

Das gleiche von der anderen Seite gesehen. Der Fahrtregler für das
Querstrahlruder (gelb/grün) ist gut zu
erkennen.
Der gelbe Stecker davor ist zum Anschluss für die Beleuchtung.
Bei einer Fernsteuerung z.B. FM 40 wird der Empfänger im Rumpf eingebaut
und mit einer langen Antenne verbunden.

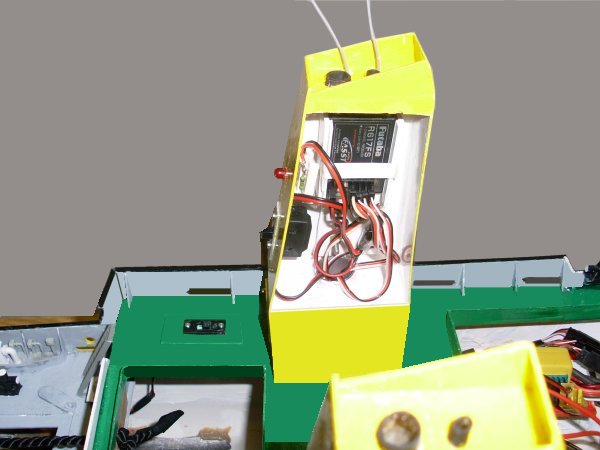

Bei der neuen 2,4 Giga Herz sollte der Empfänger soweit wie möglich nach
oben. Dem Empfänger habe ich im Schornstein eingebaut.

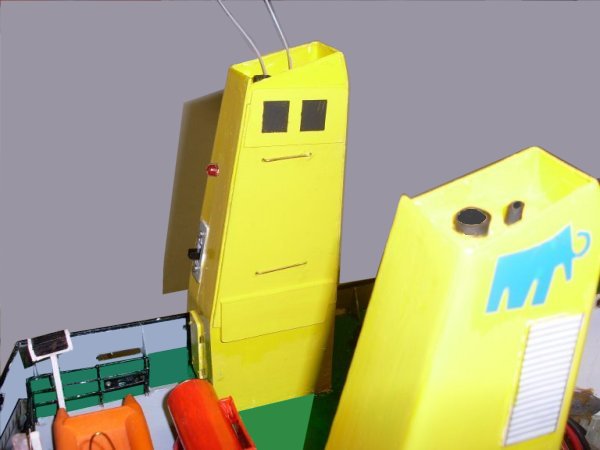

zusätzlich ist eine rote LED über dem Schalter, die beim Einschalten
leuchtet. Mit dem schwarzen Schalter wird die Beleuchtung eingeschaltet.
Der Deckel ist auf der Innenseite und wird von den Aufbauten verdeckt.
Die beiden Drähte aus Messing helfen beim abnehmen des Deckels.
Der Einbau vom Empfänger ist bei aufgesetztem Aufbau nicht zu erkennen. Nur der Schalter und die
LED sind noch sichtbar.
Happy Hunter von Robbe Modellbausatz Gewicht mit Batterie 14 kg
Antrieb 2 Elektromotoren mit Korddüsen
Fernsteuerung Robbe Fasst 2,4 Giga Herz
Karl
