Nach einigen Überlegungen hab ich mir gedacht einen Smoker selber zu bauen.

Gute Smoker haben einen stolzen Preis ab 1000 Euro. Der Selbstbau hat mich 450 Euro gekostet

Die Maße für mein Smoker 1800x500x5 ! Da es nicht ganz einfach ist ein passendes Rohr zu bekommen

bin ich da zu über gegangen kalt gewalzten Stahl zu nehmen.

Die Brennkammer hat eine Länge von 60cm Durchmesser 50cm. Der Grillraum Länge 1,20mDurchmesser 50cm !

Die Wandstärke beträgt 5mm. Gewicht so um die 280 Kg.

Von den einzelnen Bauabschnitte habe ich Bilder gemacht.

Natürlich dürfen die Bilder nicht fehlen was man so mit den Smoker machen kann.

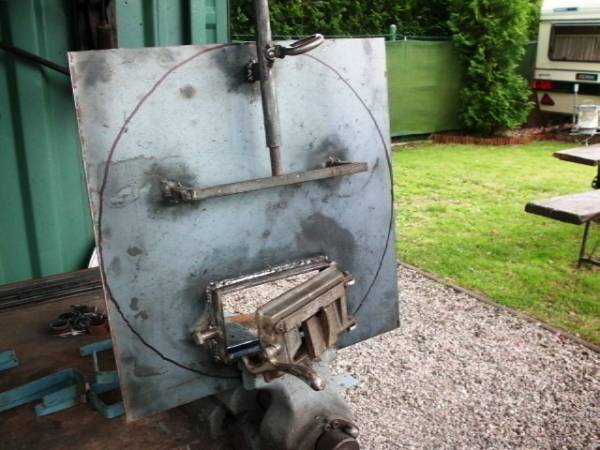

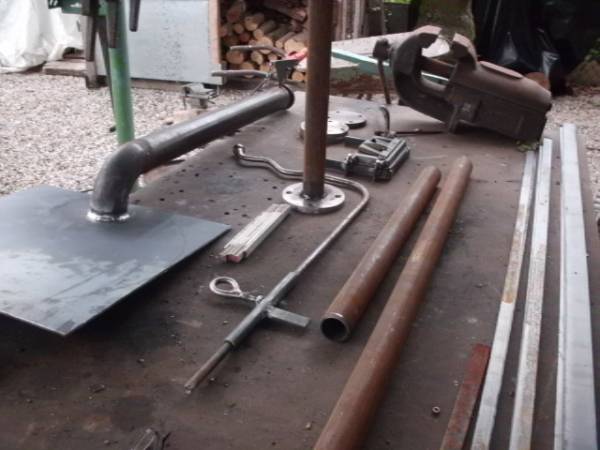

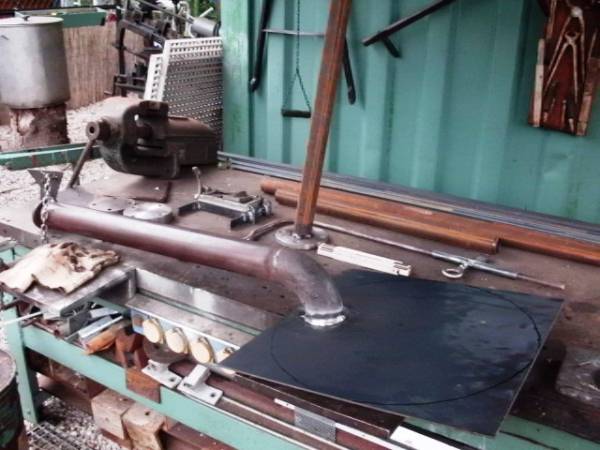

Zuerst wird die Platte mit dem Abzugrohr gebaut

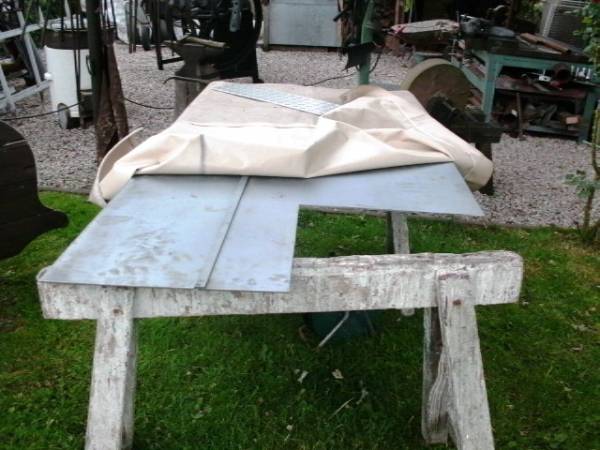

Aus dieser Tafel wird die Platte ausgeschnitten

Alles Material, das zum Bauen verwendet wird

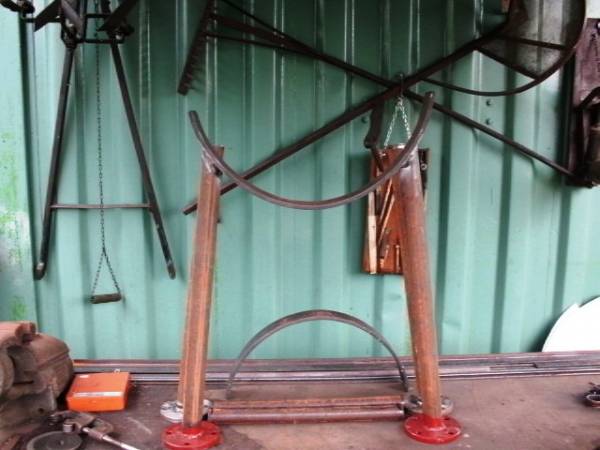

Gestell mit Füßen, auf die wird der Smoker befestigt

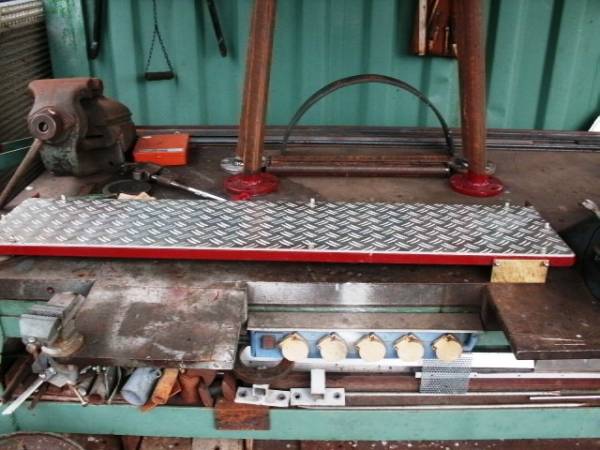

Das Riffelblech mit dem Typenschild rechts

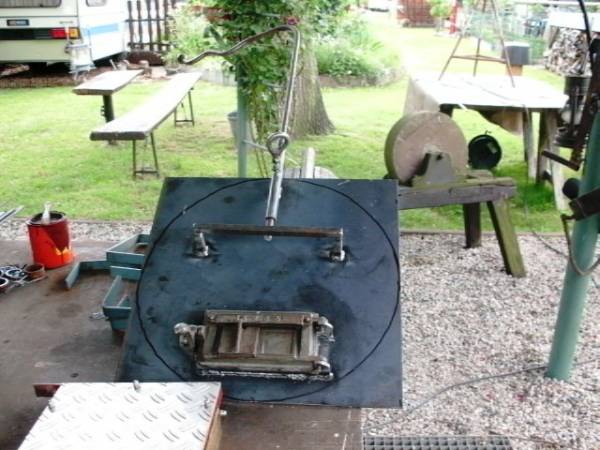

Die Feuerklappe geschlossen

Eingeschweißte Feuerklappe offen

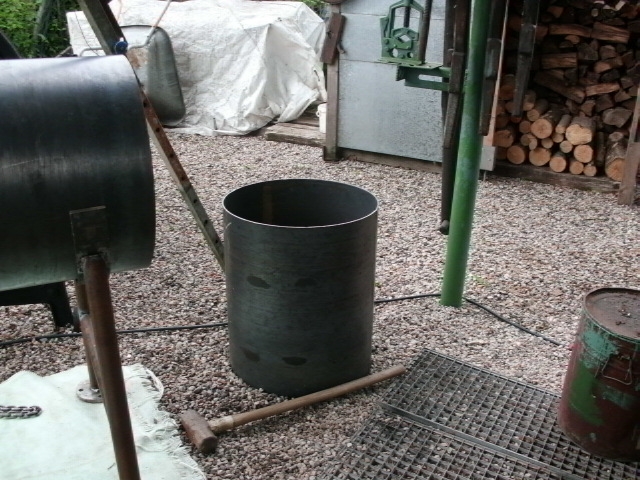

Das große Rohr liegt bereits auf dem Gestell

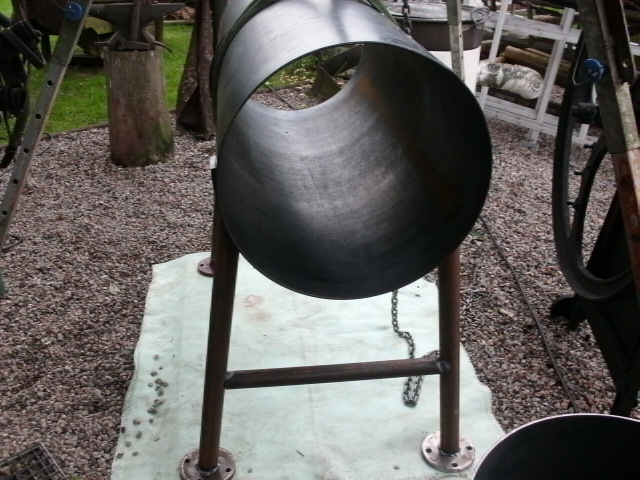

Rohr und Gestell von vorne gesehen

Die Teile müssen mit Hilfe von Kettenzügen justiert werden

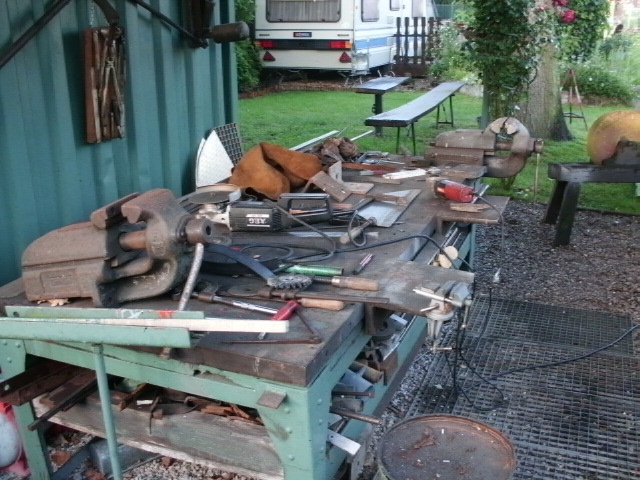

Eine intensiv benutzte Werkbank ist beim Schlossern wichtig

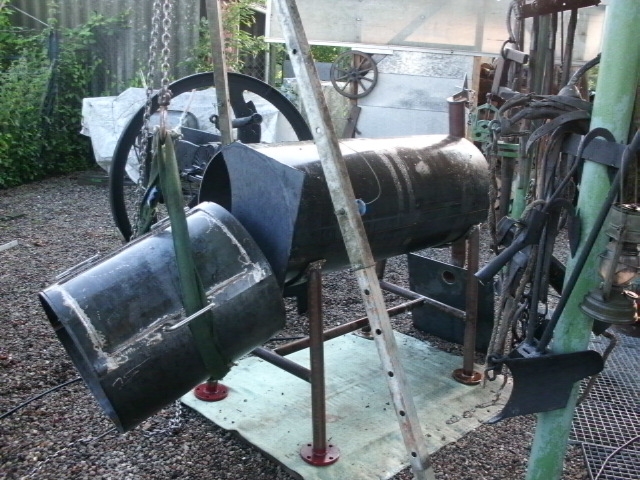

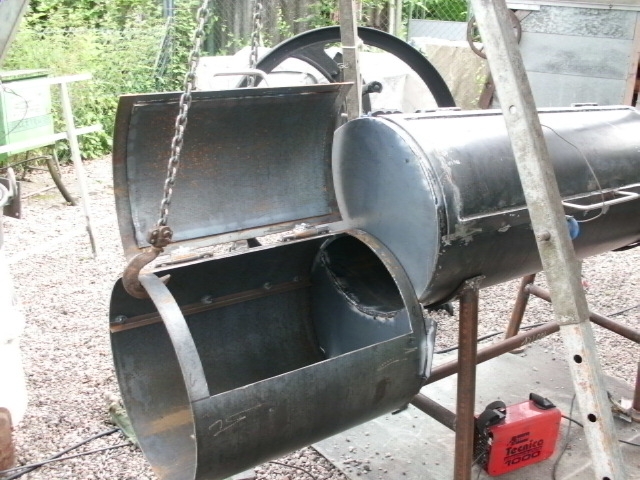

Beide Teile werden zusammengeschweißt, eine Kette haltet beim Schweißen mit

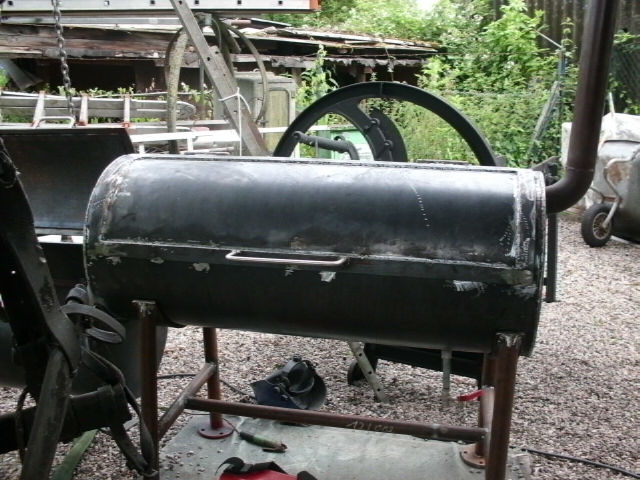

Die Klappe zum öffnen ist auch schon vorhanden

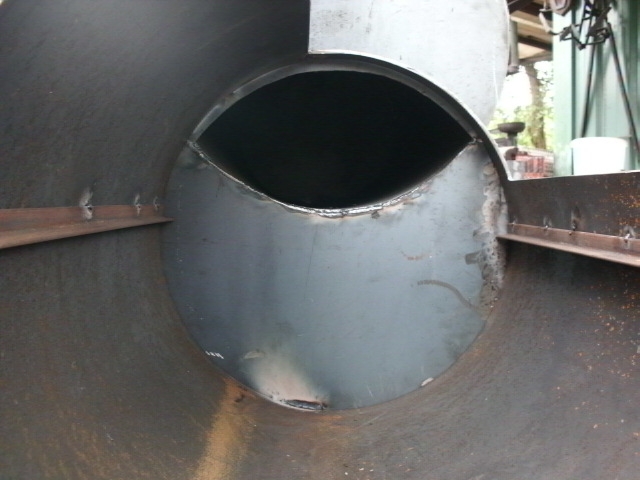

Ein Blick in das Innenleben, die Schweißpunkte sind gut zu sehen

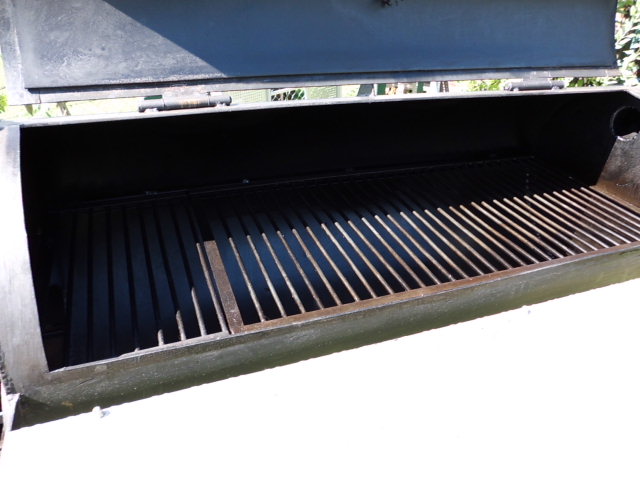

Der Grillrost ist eingepasst sieht perfekt aus

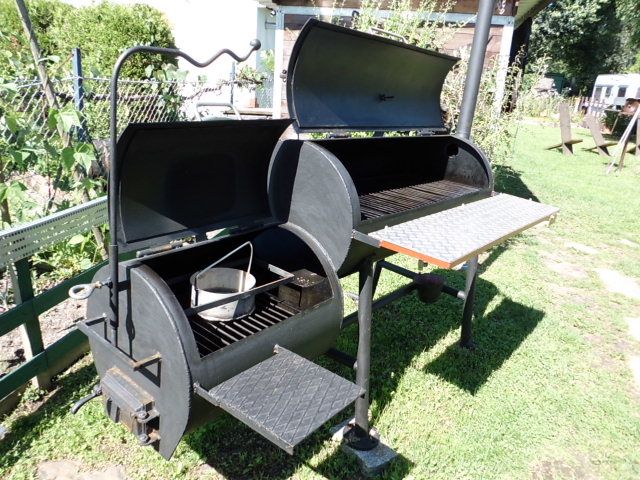

Der Fertige Smoker in seiner ganzen Pracht, mit zwei Ablagen sieht er toll aus

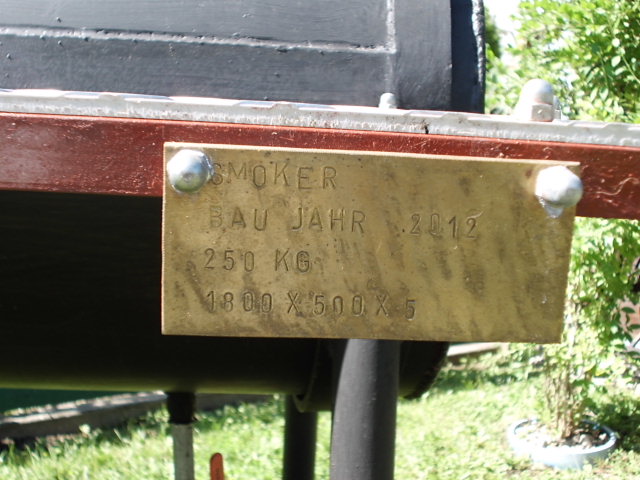

Typenschild mit Baujahr 2012 und Leergewicht , Länge und Breite wie beim LKW

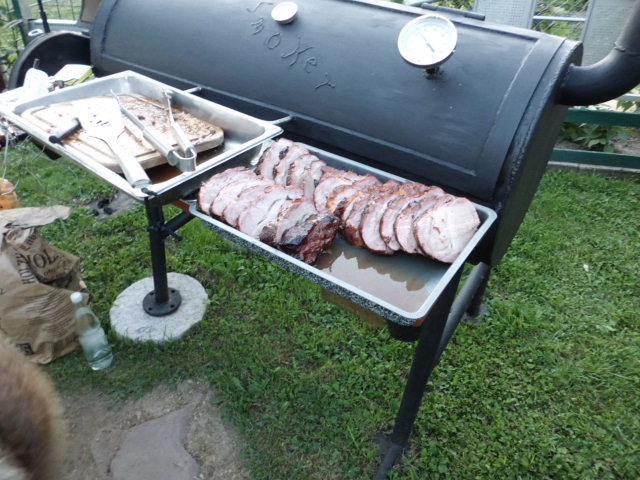

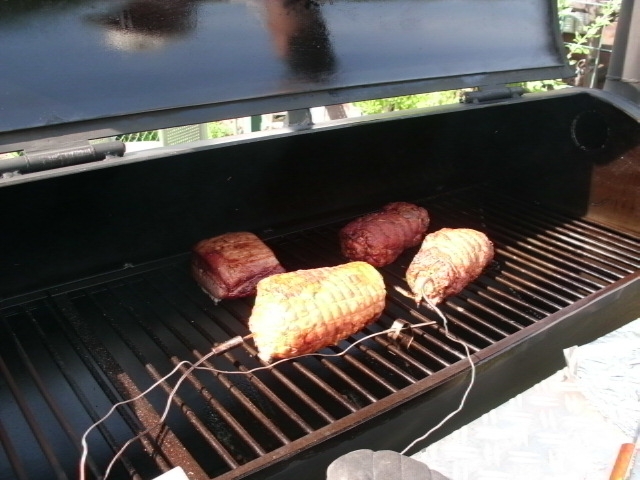

Natürlich muss ein Smoker auch eingeweiht werden
