Raddampfer wird gebaut



Zuerst wird der Rumpf aus Holz und Polyester aufgebaut. Die Bauweise ist bei allen Modellschiffen ähnlich.

Der Rumpf wird aus Holz mit Rippen gebaut. Dann mit Holzplanken überzogen oder mit Gießharz überstrichen.

Maße: Länge 135 cm Breite 60 cm Höhe mit Masten 60cm Gewicht 40kg mit Batterien.

Beim Raddampfer gibt es 2 Antriebsarten.

1.) ein Motor treibt beide Schaufelräder über eine Welle an. Dabei ist die Beweglichkeit sehr schlecht.

2.) beide Schaufelräder werden einzeln mit je einem Motor angetrieben. Das Schiff ist sehr wendig und kann sich auf der Stelle drehen.

Bei meinem Raddampfer werden 2 Motoren verwendet. Es erfordert eine Fernsteuerung mit zusätzlichen Funktionen.

Zum Antrieb habe ich zuerst zwei 6 Volt Getriebemotoren eingebaut. Das Boot war langsam wie die echten Raddampfer.

Später wurden die 6Volt Motoren gegen wesentlich größere und stärkere 12Volt Motoren getauscht.

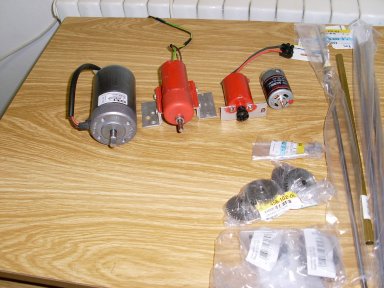

Zum Vergleich sind die Größenunterschiede der Motoren

Der erste ein 12Volt Gleichstrom Motor , der zweite ein 6Volt Gleichstrom Getriebemotor.6Volt Gleichstrom Motor, 12Volt Gleichstrom Motor

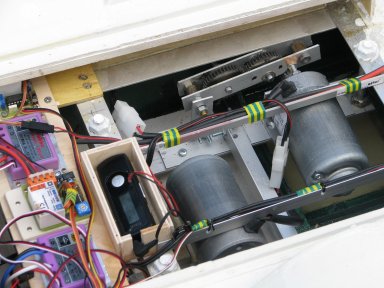

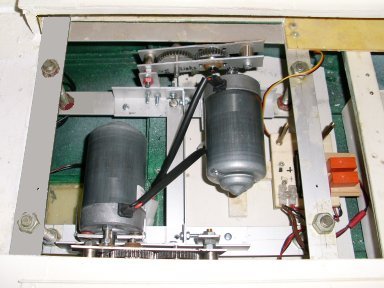

Beim Umbau der Motoren musste der gesamte Antrieb plus zusätzlichem Getriebe neu gebaut werden und das für beide Motoren







                Die Motoren sind so stark, dass das Boot mit den Schaufelrädern auf dem Asphalt fahren könnte.

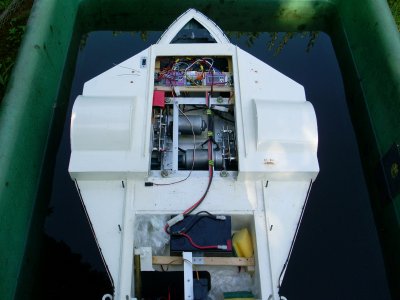

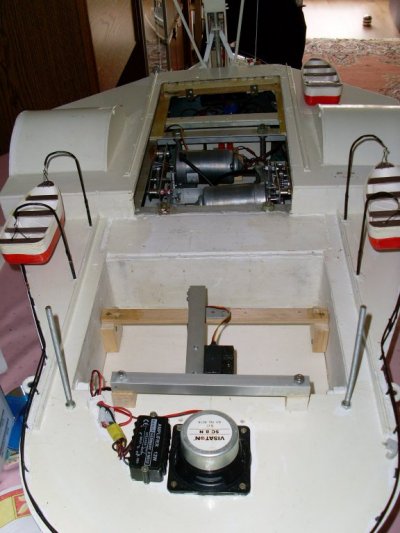

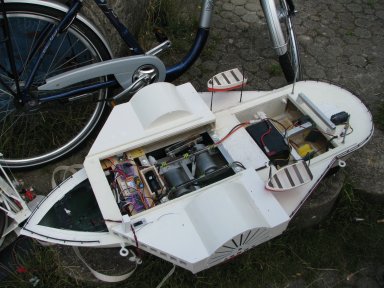

Der Raddampfer besteht aus zwei Teilen. Dem Rumpf und dem Aufbau. Der Aufbau ist mit zwei Gewindestangen auf die

Flügelmuttern geschraubt werden verbunden. Das ermöglicht den Zugang zu allen Teilen des Antriebes und der Steuerung.

Zusätzlich ist ein MP3 Player eingebaut, der Geräusche, Musik oder Sprache auf den eingebautem Lautsprecher übertragen kann.

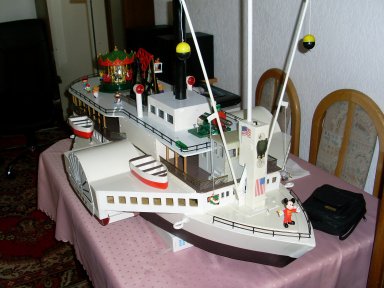

                         Auf dem Deck sind 4 Rettungsboote und eine Karussell, die sich dreht. Auf dem Vorschiff ist ein Mast

                                         mit zwei Auslegern, die mit der Fernbedienung auf und ab bewegt werden.





                                                        Der Dampfer ist zu groß für die Badewanne zum Testen.

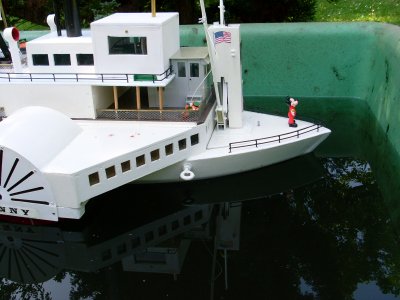

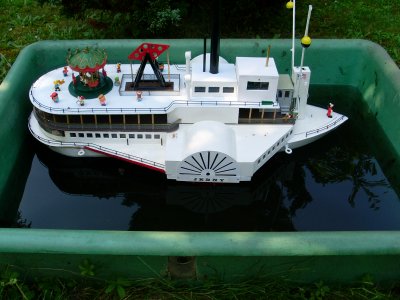

                                                                    Ein Wassertank hat die richtige Größe





                                              Bei 135 cm Länge und 60cm Breite ist auch im Tank nicht so viel Platz übrig.

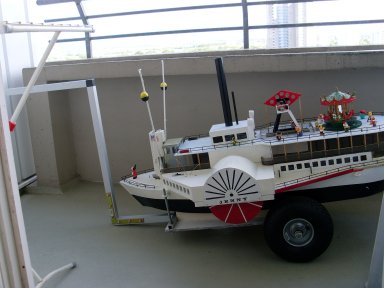

                                   Zum Transport ist ein selbstgebauter Anhänger für das Fahrrad im Einsatz.

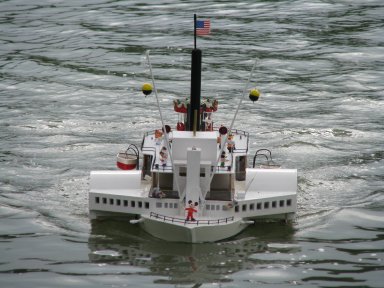

             Auf dem Bild sehen Sie den Raddampfer in Aktion. An den Wellen kann man sehen, wie er sich auf der Stelle dreht.







Es ist immer wichtig wenn einem gute Freude beim bergen helfen können wie hier der Peter beim ausfall des Funkfernsteuerung.





Karl
